1 Назначение

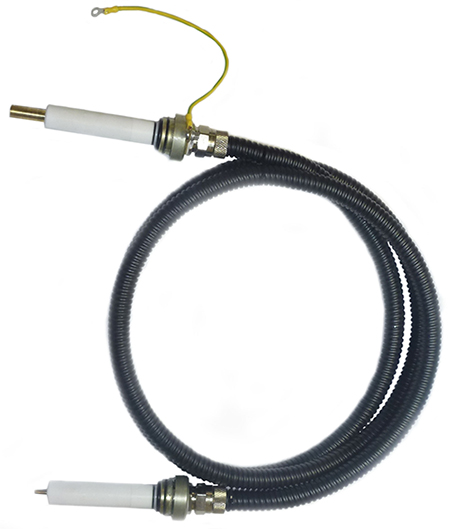

1.1 Кабель высоковольтный присоединительный ИП 01.80.00.000 (далее-кабель) предназначен для подключения электродов технологической установки через изолятор проходной фторопластовый ИПФ-25 к высоковольтному выходу источника питания.
1.2 По устойчивости к воздействию климатических факторов внеш-ней среды кабель изготавливается в исполнении УХЛ категории размещения 1 в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89 и может эксплуатироваться при температурах окружающего воздуха от минус 60є С до плюс 40є С.
2 Технические данные
|
Наименование характеристики, параметра |
Значение параметра |
|
Технические характеристики: Длина, м Масса, кг, не более |
3,0 3,0 |
|
Технологические параметры эксплуатации: Напряжение номинальное, кВ Ток номинальный, А |
25,0 10,0 |

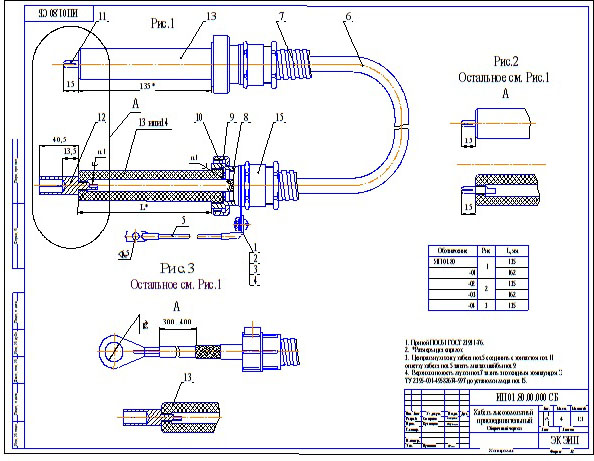

2.2 Сборочный чертеж кабеля высоковольтного присоединительного ИП 01.80.00.000
3 Комплект поставки
3.1 В комплект поставки входит кабель высоковольтный присоеди-нительный и паспорт ИП 01.80.00.000 ПС на кабель (партию кабелей).
