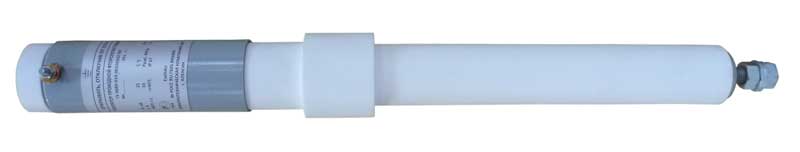

Изолятор проходной фторопластовый ИПФ-25
1 Назначение
1.1 Изолятор проходной фторопластовый ИПФ-25 предназначен для ввода высокого напряжения в электродегидратор и другие технологические установки по переработке нефти.
1.2 Область применения – в комплекте с кабелем высоковольтным присоединительным, входящим в состав источников питания высоковольтных ИПМ-15/15, ИПМ-9/15, ИПМ-25/15, ИПМ-25/22, а также в составе взрывозащищенного электрооборудования группы II, эксплуатирующегося во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 51330.13 (МЭК 60079-14-96) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Маркировка взрывозащиты ExdIIAU. Степень защиты, обеспечиваемая оболочкой в комплекте с кабелем высоковольтным присоединительным, IP 67.
1.3 По устойчивости к воздействию климатических факторов внешней среды изолятор изготавливается в исполнении УХЛ категории размещения 1 в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89 и может эксплуатироваться при температурах окружающего воздуха от минус 60° до плюс 40° С.
2 Технические данные
|
Наименование параметра |
Значение параметра |
|
Технические характеристики: Габаритные размеры, мм, не более высота (длина) диаметр Масса, кг, не более |
660 76 7 |
|
Технологические параметры эксплуатации: Напряжение номинальное, кВ Ток максимальный, А Температура рабочая максимальная нижней части, °С Давление рабочее максимальное, кгс/см2 Рабочая среда: верхней части нижней части |
25 10 150
18 Атмосферная среда, содержащая пыль, брызги воды, испарения нефтепродуктов. Нефть нефтепродукты с повышенной коррозионностью, с повышенным содержанием Н2S. |
3 Комплект поставки
3.1 В комплект поставки входит изолятор в собранном и упакованном виде, паспорт ЭИП 16.00.00.000 ПС, техническое описание и инструкция по эксплуатации ЭИП 16.00.00.000 ТО.

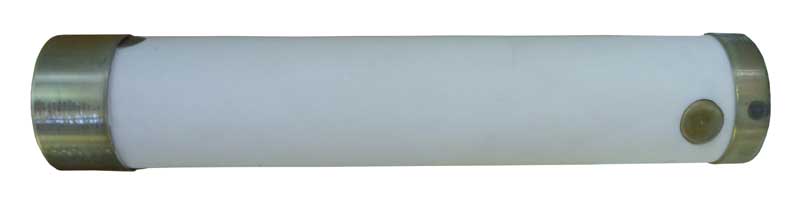

Изолятор подвесной фторопластовый ИПОФ-25
1 Назначение
1.1 Изолятор подвесной фторопластовый (в дальнейшем – изолятор) предназначен для подвески электродов в электродегидраторах и электроразделителях, применяемых на установках подготовки нефти.
1.2 Изолятор подвесной фторопластовый может эксплуатироваться в умеренной и холодной климатических зонах по ГОСТ 16350-80. Категория размещения 2 в соответствии с ГОСТ 15150-69.
1.3 Условные обозначения изолятора подвесного фторопластового ИПОФ-25 ТУ 3689-020-00220302-99.
И – изолятор
ПО – подвесной
Ф – фторопластовый
25 – напряжение, кВ
2 Технические характеристики
|
Рабочая среда |
нефть, светлые нефтепродукты, водные растворы солей |
|
Напряжение, кВ, не более |
25 |
|
Рабочая температура,°С, не более |
плюс 150 |
|
Допустимые нагрузки, кг, не более - при температуре 25єС - при температуре 150°С |
500 200 |
|
Масса, кг, не более |
7 |
3 Комплект поставки
3.1 В комплект поставки входит изолятор подвесной фторопластовый ИПОФ-25 и паспорт на изолятор (партию изоляторов), поставляемых в один адрес.
